Il nuovo strumento multifunzione Chauvin-Arnoux CA-6116 permette la verifica e il controllo secondo le norme internazionali e nazionali in vigore: DM37 del 22-01-08 (ex legge 46/90), IEC60364-6, NF C 15-100, VDE 100, XP C 16-600.
Lo strumento è in grado di effettuare la misura di resistenza di terra con metodo voltamperometrico (3 picchetti), la misura della potenza (monofase o trifase equilibrata) e l’analisi delle armoniche fino al 50° grado (con visualizzazione grafica di tensione e corrente), adattandosi anche agli impianti industriali di produzione.

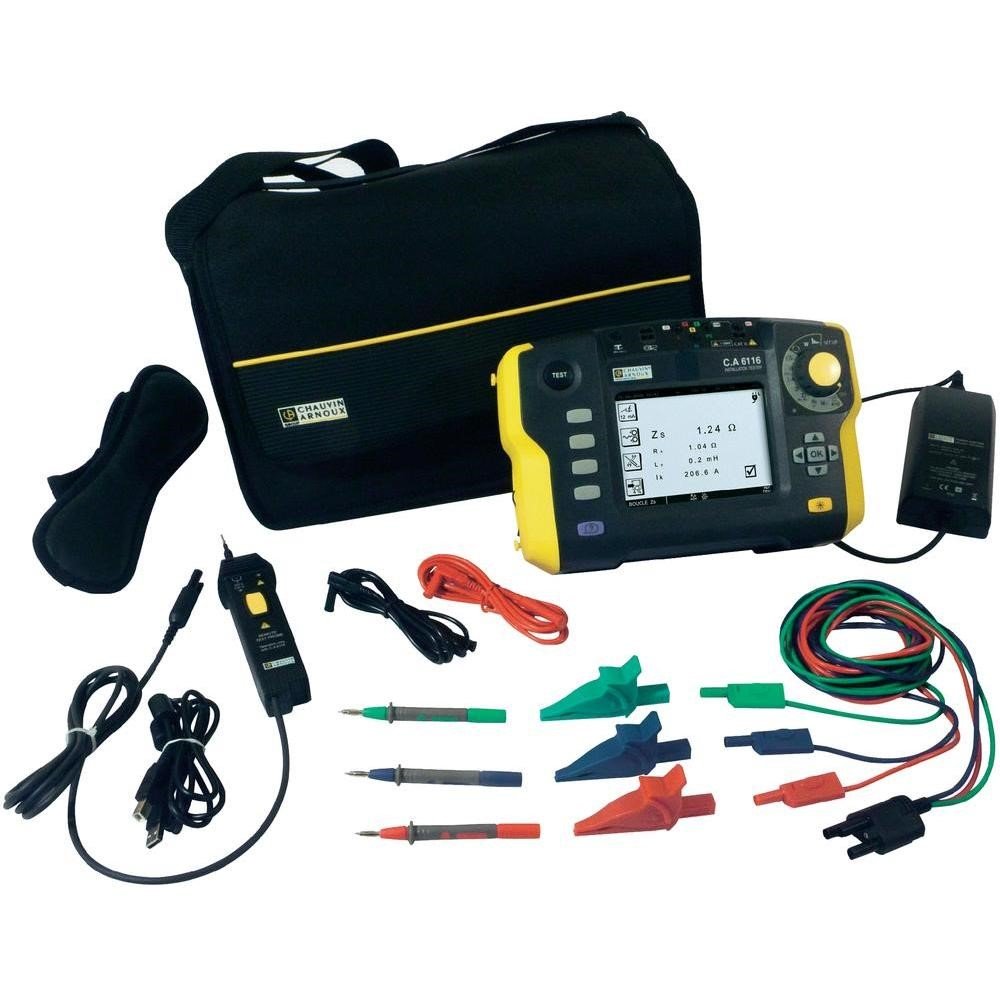

Le pinze amperometriche in opzione consentono la misura di corrente di dispersione e di potenza (da 5mA a 200Aac). La fornitura è completa di software di analisi per campagne di misura, report e certificazione degli impianti. Tra gli accessori forniti il cordone tripolare per misure da rete o quadro elettrico, la sonda per il comando remoto e la cintura a tracolla per l’utilizzo a mani libere dello strumento.
PRINCIPALI CARATTERISTICHE TECNICHE
- Continuità 200 mA e 12 mA con buzzer < 2 Ω
- Resistenza misure fino a 400 kΩ
- Isolamento fino a 2 GΩ a 50/100/250/500/1000V
- Misura di terra 3P (da 0,50 Ω a 4,000 Ω)– Metodo Voltamperometrico
- Misura di terra 1P sotto tensione
- Misura di terra 1P selettiva sotto tensione (con picchetto e pinza di corrente)
- Misura dell’impedenza del loop Zs
- Misura dell’impedenza di linea Zi
- Calcolo della Icc fino a 40kA
- Test del differenziale in modalità rampa o a impulso(6mA/10mA/30mA/100mA/300mA/500mA/650mA/1000mA o programmabile)
- Corrente e corrente di dispersione con pinza (opzionale – pinza MN o pinza C)
- Rotazione fasi
- Misure di Potenza (monofase o trifase equilibrata) con visualizzazione della forma d’onda in corrente e in tensione
- Armoniche di tensione e di corrente fino al 50° grado
- Sicurezza elettrica: EN61010-1 (Cat. III 600 V o Cat. IV 300 V) e EN61557
